COASSIALE: Serie CLVp 3CEp

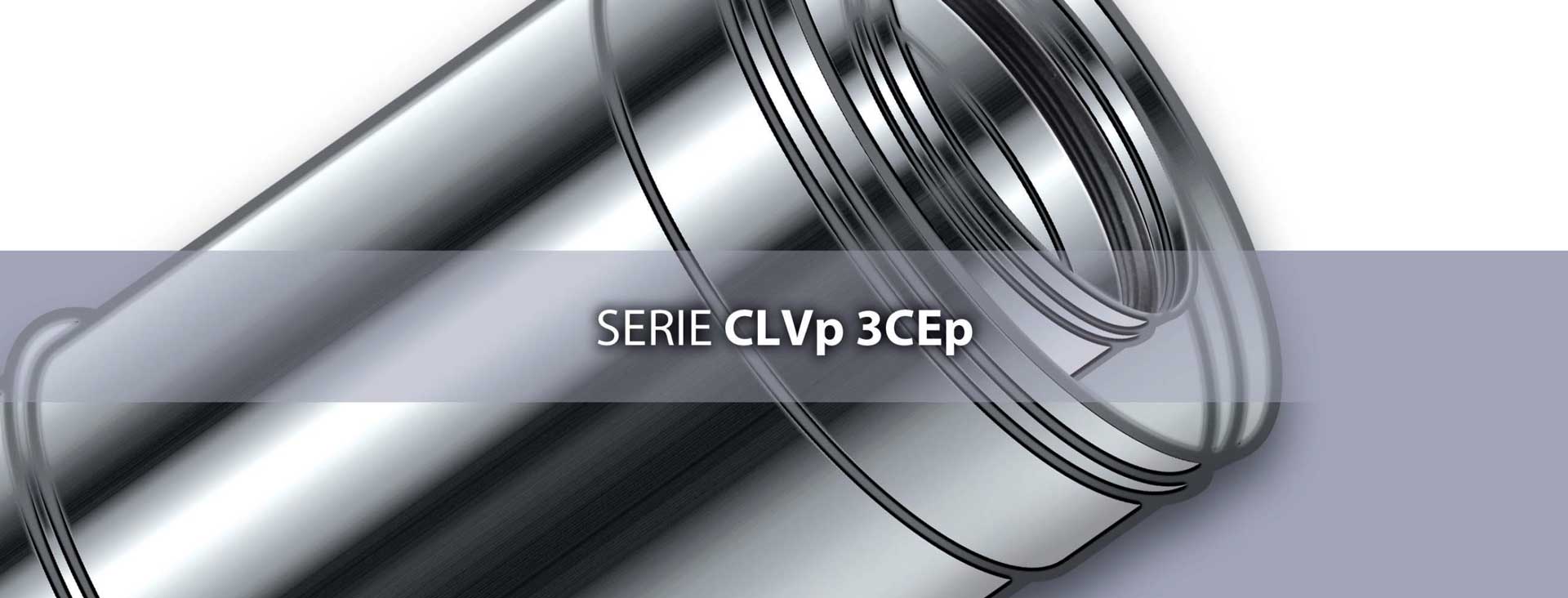

Il sistema coassiale Serie CLVp 3CEp è composto da elementi componibili rigidi con finitura lucida BA, realizzati in acciaio inox austenitico AISI 316L BA (1.4404) di spessore minimo 0,4 mm conformi agli standard previsti dalla marcatura CE secondo la normativa EN 1856-1. Gli elementi modulari hanno innesto classico a bicchiere maschio-femmina calibrato con guarnizione di tenuta a triplice labbro, conforme alla normativa europea EN 14241-1, e giunzione meccanica con fascetta di sicurezza.

DESIGNAZIONI D'USO

Clicca sulla designazione per scoprire le specifiche d'uso relative

Designazione T200 P1 W V2 L50040 O30 (resistenza fino a 200 Pa con guarnizione)
RESISTENZA ALLA CONDENSA

SI

PARETE INTERNA
AISI 316L
PARETE ESTERNA

AISI 304L

COIBENTAZIONE

Aria ventilata

SPESSORE DELLA COIBENTAZIONE

NO

DIAMETRI

⌀ 100 ÷ 250

LIVELLO DI TEMPERATURA
200 °C
LIVELLO DI PRESSIONE
P1 = 200 Pa
APPARECCHI A GAS
RACCOMANDATO
APPARECCHI GAS CONDENSAZIONE
RACCOMANDATO
APPARECCHI A GASOLIO
NO
APPARECCHI A LEGNA
NO
APPARECCHI A PELLET
NO
CAPPE CUCINA A GAS
NO
VENTILAZIONE
NO
INSTALLAZIONE ESTERNA
NO
INSTALLAZIONE INTERNA
RACCOMANDATO
INSTALLAZIONE IN CAVEDIO
RACCOMANDATO

Riferimento normativo e designazione

Marcatura prodotto secondo normativa europea EN 1856-1.
T200 P1 W V2 L50040 O30
T200 P1 W V2 L50050 O30
T200 P1 W V2 L50060 O30
T200 P1 W V2 L50080 O30

Utilizzo

Il sistema CLVp 3CEp è un sistema collettivo di aspirazione d’aria comburente ed evacuazione dei prodotti della combustione destinato ad apparecchi a gas a tenuta stagna di tipo C42, C43, C82 ou C(10)2, C(10)3, C(12)2, C(12)3.
Il sistema funziona in pressione positiva.

Applicazione

Installazione interna.

Diametri disponibili - mm - A RICHIESTA

100/150 - 110/180 - 130/200 - 150/230 - 180/250 - 200/300 - 230/350 - 250/400

Guarnizione in silicone compresa e montata.
Fascetta di sicurezza compresa (cod. F305BRI).
